Công nghệ tiên tiến cho hiệu suất tiết kiệm năng lượng tối ưu

Bằng cách kết hợp các công nghệ phần mềm và phần cứng tiên tiến để tiết kiệm năng lượng trong quá trình vận hành thực tế và đặc biệt khi kết hợp các công nghệ của VRV, VRT và VAV, Daikin đã đạt được cả hai tiêu chí tiết kiệm năng lượng và điều hòa không khí một cách tối ưu.

Điều khiển Smart VRT (Hệ thống làm lạnh tiết kiệm năng lượng hoàn toàn tự động)

Tối ưu trong việc chỉ cung cấp cho những dàn lạnh cần thiết

Daikin đã phát triển tính năng điều khiển Smart VRT bằng cách kết hợp kiểm soát lưu lượng gió (VAV: Lưu lượng gió hiệu quả) cho các dàn lạnh có điều khiển Smart VRT, cũng như tối ưu hóa tốc độ của máy nén bằng cách tính toán tải cần thiết cho toàn bộ hệ thống và nhiệt độ môi chất lạnh đạt mức tối ưu dựa trên dữ liệu nhận được từ các dàn lạnh. Kết hợp với điều khiển lưu lượng gió sẽ làm giảm tải cho máy nén và giảm thiểu những tổn thất vận hành dựa trên sự kiểm soát chặt chẽ. Tính năng Smart VRT đảm bảo tiết kiệm năng lượng hiệu quả và điều hòa không khí thoải mái để đáp ứng các điều kiện vận hành thực tế.

• Tổng quan về điều khiển (kiểm soát lưu lượng trong hệ thống)

Các điều khiển môi chất lạnh tự động để tiết kiệm năng lượng được áp dụng khác nhau tùy thuộc vào các dàn lạnh được kết nối.

Sử dụng tối ưu điều khiển Smart VRT và điều khiển VRT

Sự hiệu quả của điều khiển Smart VRT và điều khiển VRT sẽ được chứng minh khi tất cả các dàn lạnh hoạt động dưới điều kiện tải thấp.

Điều kiện tải thấp là thời điểm nhiệt độ phòng đạt tới nhiệt độ cài đặt.

Vì lý do này, xin lưu ý những điều sau đây để tối đa hóa hiệu suất năng lượng.

• Khi lựa chọn dàn lạnh

Các dàn lạnh được lắp đặt cùng hệ thống để nó có thể vận hành trong cùng một điều kiện.

Hiệu suất năng lượng giảm xuống đối với các kiểu lắp đặt như phía dưới.

Ví dụ:

1. Sự mất cân bằng tải xảy ra do một dàn lạnh trong cùng hệ thống được lắp gần tường phòng hoặc gần cửa ra vào.
2. Giờ hoạt động khác nhau cho các dàn lạnh.

• Thời gian sử dụng

1. Hiệu suất năng lượng giảm khi nhiệt độ cài đặt của một dàn lạnh đã được giảm xuống quá mức trong quá trình làm lạnh, hoặc tăng lên quá mức trong quá trình làm ấm.
2. Cài đặt tốc độ gió được chọn ở chế độ “Tự động” trong suốt quá trình điều khiển bằng Smart VRT.

Tiết kiệm năng lượng tối ưu khi vận hành thấp tải

Chìa khóa để tiết kiệm năng lượng chính là đạt được hiệu suất cao khi vận hành ở tải thấp.

Với dữ liệu thu được từ vận hành thực tế, Daikin nhận thấy rằng các hệ thống điều hòa không khí hoạt động ở mức tải từ 50% trở xuống trong khoảng 80% thời gian hoạt động hàng năm của nó.

Điều này đã gợi cho chúng tôi cần phải phát triển các công nghệ mới để nâng cao hiệu suất năng lượng khi hoạt động ở mức tải thấp. Chính vì thế, dòng máy VRV A mới của Daikin ra đời giúp nâng cao tiêu chuẩn về hiệu suất năng lượng.

* Các yếu tố chính khi vận hành thường xuyên ở tải 50% hoặc thấp hơn.

• Vì VRV có thể điều khiển độc lập nên điều hòa không khí được TẮT tại các phòng không có người như phòng hội nghị, phòng riêng và phòng lưu trữ.
• Chưa đạt tới số lượng người tối đa được ước tính khi thiết kế.
• Có những khu vực không có người thuê như tòa nhà văn phòng.

Máy nén xoắn ốc (scroll) mới*

Sự rò rỉ môi chất lạnh được giảm tối thiểu trong quá trình hoạt động khi tải thấp

Sự tổn thất công suất hoạt động do rò rỉ môi chất lạnh được giảm thiểu do cơ chế kiểm soát áp suất ngược độc quyền nhằm đảm bảo vận hành hiệu quả khi tải thấp.

Cơ chế kiểm soát áp suất ngược

Cơ chế thông thường: Đĩa nén động chịu ảnh hưởng bởi hai áp suất khác nhau, giữa áp suất cao và thấp. Lực cuộn đĩa nén động giảm khi vận hành ở mức tải thấp, dẫn đến
sự rò rỉ nén từ các bộ phận chuyển động. Lực cuộn đĩa nén động giảm khi vận hành ở mức tải thấp, dẫn đến sự rò rỉ nén từ các bộ phận chuyển động.

Cơ chế áp suất trung gian mới: Lực cuộn đĩa nén động được tối ưu hóa theo điều kiện vận hành. Sự vận hành của đĩa nén động đã được ổn định để tăng hiệu quả trong vận hành khi tải thấp.

Kiểm soát nhiệt độ dầu tiên tiến

Sự tiêu thụ điện năng dự phòng được giảm thiểu

Việc kiểm soát nhiệt độ dầu hiệu quả làm giảm sự tiêu thụ điện năng dự phòng lên đến 82,7%* hàng năm so với các model thông thường. Năng lượng dự phòng cần thiết để làm nóng dầu, thường tiêu tốn năng lượng đáng kể, đã được giảm thiểu khi hệ thống điều hòa ngừng hoạt động.

Chức năng tự động nạp môi chất lạnh

Góp phần tối ưu hóa hiệu suất vận hành, chất lượng cao hơn và lắp đặt dễ dàng hơn

Tối ưu hóa hiệu suất hoạt động

Chức năng tự động nạp môi chất lạnh sẽ tự động xác định lượng môi chất lạnh tối ưu cần được nạp. Chức năng này giúp ngăn ngừa sự thiếu tải hoặc tổn thất năng lượng do môi chất lạnh bị thừa hoặc thiếu.

Lắp đặt dễ dàng và chất lượng cao

Chức năng tự động nạp môi chất lạnh sẽ tự động hóa việc nạp một lượng môi chất lạnh thích hợp và đóng van chặn một cách đơn giản bằng cách nhấn nút sau khi đã nạp trước.

Đơn giản hóa việc lắp đặt sẽ loại trừ được sự thiếu hay thừa lượng môi chất lạnh do sai sót trong việc tính toán, điều này giúp cho chất lượng lắp đặt cao hơn.

VRV IV:

1. Tính toán lượng môi chất lạnh cần thiết từ bản vẽ thiết kế.
2. Tính lại lượng môi chất cần thiết dựa vào bản vẽ hoàn công.
3. Nạp môi chất lạnh.
4. Thường xuyên kiểm tra khối lượng môi chất trên cân.
5. Hoàn tất công việc bằng cách đóng van chặn sau khi đã nạp đủ khối lượng môi chất.

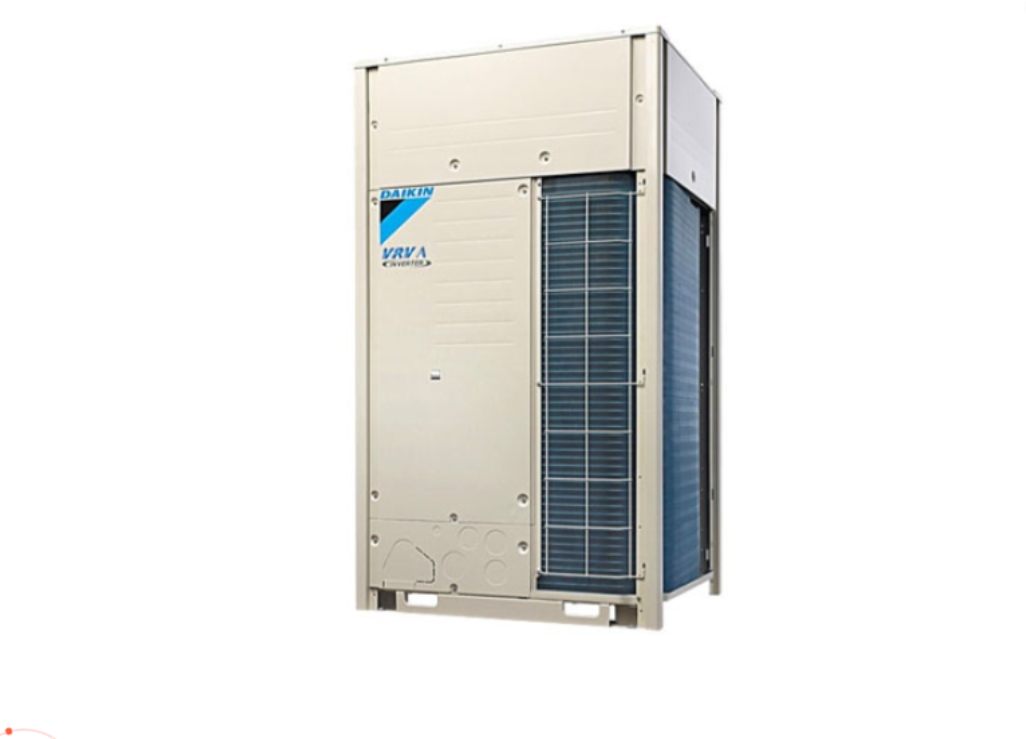

Dàn nóng VRV A Daikin RXQ10AYM(W):

1. Tính toán lượng môi chất lạnh cần thiết từ bản vẽ thiết kế.
2. Nạp trước môi chất lạnh*.
3. Bắt đầu vận hành nạp môi chất tự động.

Tự động hoàn thành việc nạp môi chất bổ sung với khối lượng thích hợp.

Không cần phải giám sát quá trình nạp môi chất.

Không cần phải tính lại lượng môi chất bổ sung khi có những thay đổi nhỏ hoặc thay đổi cục bộ.

Cho dù sự rò rỉ môi chất lạnh xảy ra từ đường ống bên trong sau khi lắp đặt, thì lượng môi chất lạnh thích hợp vẫn có thể được nạp mà không cần phải tính toán số lượng cần thiết.

Khởi động lại chế độ vận hành nạp môi chất lạnh tự động lần nữa sẽ đảm bảo sự tối ưu hiệu suất vận hành và chất lượng lắp đặt được duy trì.

* Môi chất lạnh được nạp trước tùy thuộc vào điều kiện vận hành và có một số trường hợp không cần phải nạp trước môi chất lạnh khi lượng môi chất lạnh cần thiết từ 4 kg trở xuống.

Độ tin cậy cao

Bảng mạch in (PCB) Inverter mới

Các chức năng điều khiển của công nghệ Inverter đã được tích hợp trên bảng mạch in. Nâng cao độ tin cậy và điều này đã làm giảm số lượng linh kiện và kích thước bảng mạch.

• Kiểm soát dạng sóng mới giúp cải thiện dung sai của sự biến thiên trong cung cấp điện áp. Cho dù nguồn cung cấp điện có bất thường, dòng điện vượt mức sẽ bị ngăn chặn và vận hành vẫn tiếp tục.
• Độ bền của bảng mạch in Inverter được cải thiện bằng cách thay đổi tụ điện cho máy nén sang tụ film.

Tiện nghi

Độ ồn hoạt động thấp

Cải thiện hiệu suất giải nhiệt giúp giảm độ ồn khi vận hành

Lưu lượng gió lớn, áp suất tĩnh cao và độ ồn thấp: Các công nghệ phân tích tiên tiến được áp dụng nhằm tối ưu hóa thiết kế của quạt giúp tăng lưu lượng gió và áp suất tĩnh ngoài cao.

Tính năng hoạt động êm ban đêm: Đối với các khu vực ngoài trời bị giới hạn về độ ồn cho các thiết bị, thì dàn nóng VRV A Daikin RXQ10AYM(W) đáp ứng được yêu cầu đó nhờ khả năng hoạt động với độ ồn thấp. Chế độ tự động vận hành êm ban đêm sẽ bắt đầu sau khi nhiệt độ ngoài trời đạt mức cao nhất được 8 giờ^*1 và duy trì liên tục trong 9 giờ^*2 kế tiếp trước khi vận hành bình thường trở lại.

*1. 8 giờ là đặt mặc định. Có thể cài đặt 6, 8 hoặc 10 giờ.
*2. 9 giờ là đặt mặc định. Có thể cài đặt 8, 9 hoặc 10 giờ.
*3. Trong trường hợp dàn nóng 10HP.

Thiết kế nhỏ gọn với hiệu suất cao

Dàn trao đổi nhiệt tích hợp cao

Dàn trao đổi nhiệt cả 4 mặt đảm bảo diện tích trao đổi nhiệt lớn. Điều này cải thiện hiệu suất trao đổi nhiệt mà không tăng kích thước.

Thiết kế tối ưu bên trong để đảm bảo sự ổn định của luồng khí

Các thành phần điện đã được thu nhỏ lại và đặt trong không gian chết của miệng gió nhằm giảm sự cản trở dòng không khí.

Bảo trì dễ dàng

Các thành phần điện tử nằm ở vị trí hợp lý phía trên giúp rút ngắn quá trình bảo trì máy. Hơn nữa, bộ trao đổi nhiệt ở phía trước có thể được sử dụng hiệu quả để cải thiện hiệu suất của nó.

Làm mát đầy đủ cho các thành phần điện

Dàn nóng VRV A Daikin RXQ10AYM(W) được thiết kế với hộp điện đặt bên trên giữa khu vực áp suất thấp và cao. Thiết kế này cho phép lưu lượng gió lớn hơn đi từ áp suất thấp đến áp suất cao do chênh lệch áp suất cao hơn.

Loại bỏ hiện tượng trở hút

Không ảnh hưởng đến lưu lượng gió của quạt, các thành phần điện được thiết kế lại đặt ở phía trên tận dụng không gian chết. Điều này làm loại bỏ hiện tượng trở hút.

Độ an toàn cao cả khi nhiệt độ môi trường cao

Có thể giữ cho hoạt động ổn định ngay cả ở nhiệt độ môi trường cao bằng cách làm lạnh mô-đun điện Inverter. Điều này giúp duy trì khả năng điều hòa không khí và giảm tỷ lệ hư hỏng.

Động cơ ODM

Có thể giữ cho hoạt động ổn định ngay cả ở nhiệt độ môi trường cao bằng cách làm lạnh mô-đun điện Inverter. Điều này giúp duy trì khả năng điều hòa không khí và giảm tỷ lệ hư hỏng.

Ưu điểm của ODM:

Nhờ đường kính rotor lớn,

1. Mô men xoắn lớn với cùng lực điện từ.
2. Vòng quay ổn định ở mọi tốc độ, có thể vận hành với số vòng quay ít.

Nhiều lựa chọn cho vị trí lắp đặt

Giới hạn đường ống dài

Chiều dài đường ống dài giúp việc thiết kế linh hoạt hơn, có thể phù hợp với các tòa nhà có kích thước lớn.

Khi chỉ kết nối với dàn lạnh VRV

Khi kết nối hỗn hợp dàn lạnh của VRV và dàn lạnh dân dụng

Tỷ lệ kết nối

Công suất kết nối tối đa là 200%.

Áp suất tĩnh ngoài cao

Dàn nóng VRV A Daikin RXQ10AYM(W) đạt được áp suất tĩnh ngoài cao lên đến 78.4 Pa, đảm bảo sự tản nhiệt hiệu quả và giúp thiết bị vận hành ổn định theo bố trí phân cấp hoặc tập trung.

Hệ thống vận hành kiểm tra chính xác và ổn định hơn

Vận hành kiểm tra tự động hiệu quả

Dàn nóng VRV A Daikin RXQ10AYM(W) kết hợp với chức năng vận hành kiểm tra hiệu quả và đơn giản, không chỉ đẩy nhanh quá trình lắp đặt, mà còn nâng cao chất lượng cài đặt tại công trình.

• Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh để xem liệu dây dẫn có bị lỗi hay không.
• Tự động kiểm tra tình trạng của van chặn ở mỗi dàn nóng để đảm bảo hệ thống điều hòa vận hành thông suốt.
• Xác định chiều dài đường ống để tối ưu hóa vận hành.

Đơn giản hóa vận hành và dịch vụ sau bán hàng

Hiển thị thông tin bằng màn hình đèn LED

Dàn nóng VRV A Daikin RXQ10AYM(W) sử dụng đèn LED 7 đoạn để hiển thị thông tin vận hành hệ thống, cho phép hiển thị trạng thái vận hành, tạo thuận lợi cho việc vận hành và thực hiện các dịch vụ sau bán hàng một cách dễ dàng.

Bảng mạch PC điều khiển tiên tiến

Công nghệ bọc SMT*

Công nghệ bọc SMT áp dụng cho toàn bộ bản mạch điều khiển của máy tính cải thiện đặc tính chống nhiễu.

Bảo vệ bảng mạch điều khiển của máy tính chống lại ảnh hưởng của cát và thời tiết ẩm ướt.

Tính năng I-demand

Giới hạn điện năng tiêu thụ được cài đặt chính xác với 11 cấp độ. Có thể thực hiện cắt giảm công suất đỉnh tùy theo từng trường hợp cụ thể.
*Cài đặt trên bo mạch dàn nóng.

Dải nhiệt độ hoạt động rộng lên đến 49°C

Dải hoạt động rộng của dàn nóng VRV A Daikin RXQ10AYM(W) giúp hạn chế các giới hạn về vị trí lắp đặt. Phạm vi nhiệt độ hoạt động để làm mát có thể được thực hiện khi nhiệt độ ngoài trời lên đến 49°C. Điều này cho phép hoạt động ngay cả trong điều kiện nhiệt độ cao.

Bảo trì dễ dàng

Các thành phần điện tử nằm ở vị trí hợp lý phía trên giúp rút ngắn quá trình bảo trì máy. Hơn nữa, bộ trao đổi nhiệt ở phía trước có thể được sử dụng hiệu quả để cải thiện hiệu suất của nó.

Model chống ăn mòn mạnh

Chống ăn mòn và hiệu suất tối đa

Vỏ ngoài

Nhiều lớp phủ cho độ bền cực cao: Sử dụng tấm thép mạ kẽm – nhôm – magie nhúng nóng để chống sự ăn mòn mạnh, với cách phủ 4 lớp cho độ bền cao hơn.

Chống ăn mòn được kiểm chứng bởi thí nghiệm phản ứng phản ứng: Mặc dù model chống ăn mòn trước đây bị rỉ sét, vỏ ngoài dàn nóng VRV A Daikin RXQ10AYM(W) không có dấu hiệu bị ăn mòn trong cả hai thử nghiệm.

Dàn trao đổi nhiệt (Cánh)

Công nghệ chống ăn mòn: Các cánh nhôm dàn nóng VRV A Daikin RXQ10AYM(W) được sản xuất với lớp chống ăn mòn dày hơn bao gồm cả 2 lớp bổ sung.

Công nghệ hiệu suất cao:

• Cánh nhôm dày hơn 21%.
• Cánh nhôm mới dày hơn 21% để duy trì hiệu suất.
• Dây truyền sơn phủ tự động: Để ngăn chặn sự khác biệt về độ dày của lớp phủ do thao tác thủ công, lớp cánh phủ bổ sung được trang bị trên dây chuyền lắp ráp tự động mới nhất, duy trì độ chính xác và chất lượng cao.

Tuổi thọ tối đa

Chỉ vỏ ngoài và cánh được chứng nhận bởi bên thứ 3 về độ bền.

Thí nghiệm chống ăn mòn thu được Chứng chỉ UL (Đạt chứng nhận độ bền cao đối với loại ăn mòn C5 được định nghĩa trong ISO 12944-6:2018.)

Model mới chống ăn mòn bởi muối, duy trì hiệu suất và giảm chi phí vòng đời đáng kể.
